Печь для бани

Кроме температуры, важен еще один показатель: насколько быстро печь прогревает воздух и стены. Хорошо, если на это понадобится час, другой, и плохо, когда начинают топить утром, а заходят париться днем или даже вечером. И, наконец, последнее: желательно, чтобы париться можно было, не ожидая, пока печь протопится, чтобы ее можно было подтапливать по мере остывания, не опасаясь угара.

Печь универсальная: оборудованная ею баня может действовать как финская с сухим жаром и как русская парная. Зимой парное отделение объемом 8 м³ нагревается за 1,5 часа до 80° С и таких же размеров мыльное отделение — до 35° С. Одновременно почти до кипения согревается 50 литров воды.

Париться можно начинать, не дожидаясь, пока печь полностью протопится. Она имеет два дымохода: один для топки и нагрева каменки, другой, обводной, для выпуска дыма и угарного газа в том случае, когда нужная температура в бане уже достигнута, а дрова еще не прогорели.

Печь сваривается из листовой стали толщиной 3—5 мм. Для удобства перевозки и монтажа топка, каменка и труба изготавливаются как отдельные части.

Топка — стальная коробка с горловиной высотой 60 мм для насадки каменки, с нехитрыми приспособлениями для задвижек. Она изготавливается из стали толщиной 5 мм (минимально). В комплект топки входят две задвижки— большая и малая, решетка каменки и решетка поддувала.

Решетка каменки сваривается из стержней диаметром 20 мм с расстоянием между ними 50 мм и свободно устанавливается на опорах. Решетка поддувала— из стержней диаметром 8—10 мм на двух уголках 20 X 20 мм с зазором между стержнями не более 5 мм. Эта решетка также съемная. Пазы для задвижек (шириной 10 мм) привариваются из полосок стали 5 X 20 мм на всю ширину топки. Паз для разделительной стенки каменки выполняется также из полосок стали. Снизу приваривается поддувало.

Каменка может быть выполнена из стали толщиной не менее 3 мм и должна легко насаживаться на горловину топки. Каменка заполняется булыжником до нижнего уровня дверцы. Дверца каменки делается с той стороны, которая обращена в парную (для нашего проекта с левой стороны).

Оканчивается каменка двумя патрубками высотой 100 мм и диаметрами 140 мм и 100 мм с приваренными к ним фланцами с четырьмя отверстиями для крепления трубы и обводного колена.

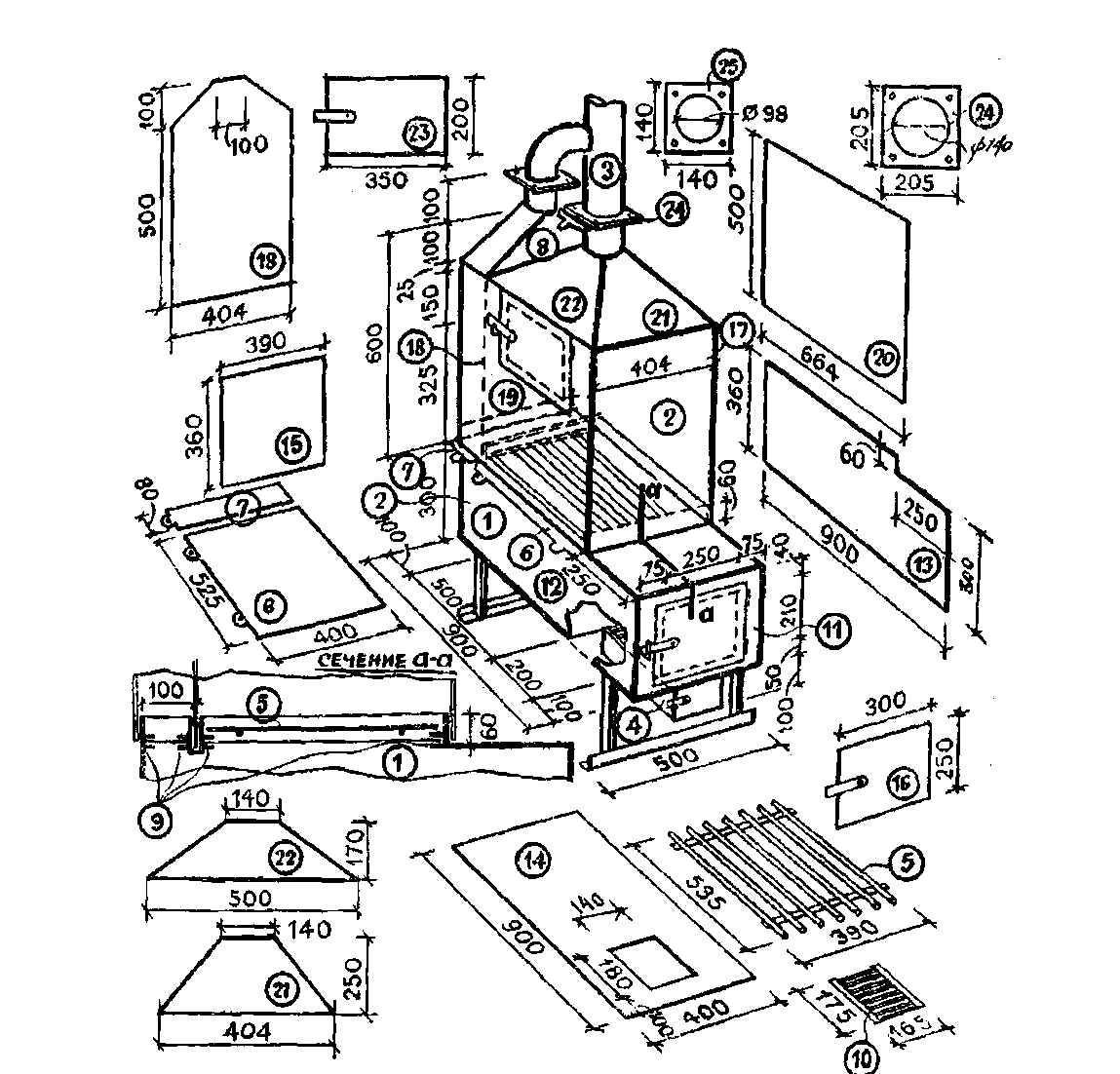

ЧАСТИ ПЕЧИ: 1 — топка, 2 - каменка, 3 — труба,

ДЕТАЛИ ТОПКИ:  4 — поддувало, 5 — решетка каменки, 6 — задвижка большая, 7 — задвижка малая, 8 — задвижка трубы, 9 — пазы для задвижек, 10 — решетка поддувала, 11 — панель передняя 390 X 290 мм с отверстием 250 x 200 мм, 12 —панель боковая левая 300 x 900 мм,

13 —панель боковая правая 900 х 360 мм, 14 — днище 400 x 900 мм с отверстием для поддувала, 15 — панель задняя 390 x 360 мм, 16 — дверь 250 x300 мм.

ДЕТАЛИ КАМЕНКИ: 17 - панель передняя 404 x 500 мм, 18 —панель задняя и средняя 404x600 мм (со срезами), 19 — панель боковая левая 664 x 500 мм с отверстием для пара 150x300 мм, 20 — панель боковая правая 664 x 500 мм, 21 — панель верхняя передняя 404 x 250/ 140 мм, 22 — панель верхняя боковая 500 x 170/140 мм,  23— дверца 350x200 мм, 24 — фланец 205x205 мм, 25— фланец 140 х 140 мм.

Детали трубы не приводятся из-за простоты их изготовления. Она может быть либо полностью стальной на всю высоту бани плюс 50 см над крышей, либо частично (минимально 100 см), а затем наращивается кровельным железом (в пределах парной не допускается оцинкованное железо). Между фланцами основной трубы устанавливается задвижка, перекрывающая дымоход. Учитывая, что сталь при нагревании расширяется, зазор между большой задвижкой и пазами к ней должен составлять 3—4 мм.

Изготовление печи никаких трудностей не представляет, следует лишь выдержать все указанные размеры и квалифицированно выполнить сварные работы. Всякое отклонение от приведенных размеров повлечет за собой, очевидно, и изменение параметров печи.

Для уменьшения размеров топки, а также для увеличения нагреваемой массы и, главное, в противопожарных целях сторона топки, которая обращена к деревянной стене, выкладывается изнутри кирпичом на ребро.

При соблюдении указанных размеров печь работает безукоризненно.

Несколько слов о топке печи. Когда она топится, естественно, открыты только две задвижки — большая и во фланце на трубе. Малая задвижка закрыта. Когда дрова почти прогорели или догорают, а температура близка к той, которую вы считаете для себя оптимальной, можно заходить в баню, открыть малую задвижку, а две других закрыть. Остаточный дым и угарный газ пойдут по второму каналу, минуя каменку. Открыв дверцу каменки и плеснув 1—2 стакана горячей воды на камни, получите сухой, горячий пар.
